CRS60 – Sirkulært brann- og røykgasspjeld EI60S

CRS60 er et kompakt og pålitelig sirkulært brann- og røykgasspjeld for sikker ventilasjon i vegg, gulv eller kanal. Spjeldet er designet for å stoppe spredning av brann og røyk i opptil 60 minutter (EI60S) og gir høy tetthet, lav byggehøyde og fleksibel montering.

Egenskaper

• Sirkulær tilkobling Ø100–630 mm for fleksibel installasjon
• Brannklasse EI60S – motstand mot brann og røykgasser i 60 minutter, med ekstra tetthet mot kalde røykgasser
• Montering i vegg, gulv eller kanal, med valgfri motorposisjon (360°)
• Godkjent for nærmontasje – kun 10 mm avstand mellom spjeld eller vegg
• Hus i galvanisert stål, tetthetsklasse C i henhold til SS-EN 1751
• CE- og P-merket i henhold til SS-EN 15650
• Lavt trykkfall og optimal lydnivå takket være slank spjeldkonstruksjon
• Vedlikeholdsfri konstruksjon for lang levetid og sikker drift

Tilgjengelige varianter

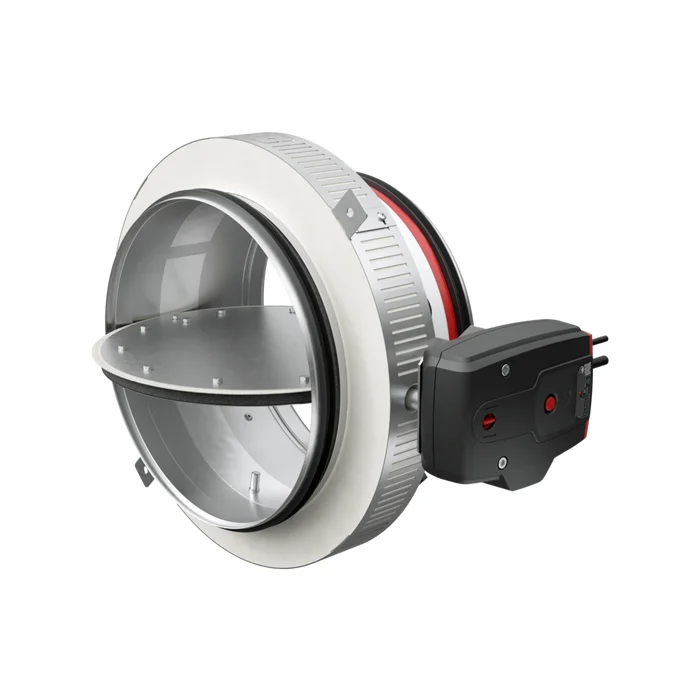

Standardmotor (ONE 24V-serien)

• Passer alle dimensjoner Ø100–630 mm
• Finnes i variantene ONE 24V og ONE 230V
• Fjærretur og temperatursikring 72 °C
• For automatisk eller fjernstyrt aktivering

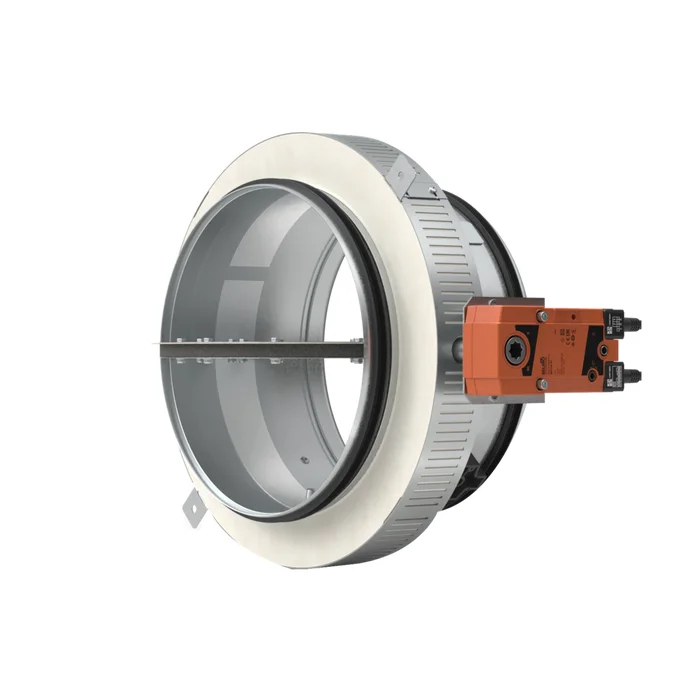

Modulerende motor (BFLT/BFNT-SR-serien)

• BFLT24-SR for Ø100–315 mm
• BFNT24-SR for Ø400–630 mm
• Justerbar spjeldposisjon via 0–10V-signal
• Anbefales ved behov for kontinuerlig regulering

Tips: For enklere styring og overvåking kan CRS60 kobles til Swegons systemløsninger (f.eks. ZENiX).

Dimensjoner

Alle størrelser har samme kompakte lengde – 210 mm spjellhus. Finnes i følgende diametre: Ø100, Ø125, Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630 mm.

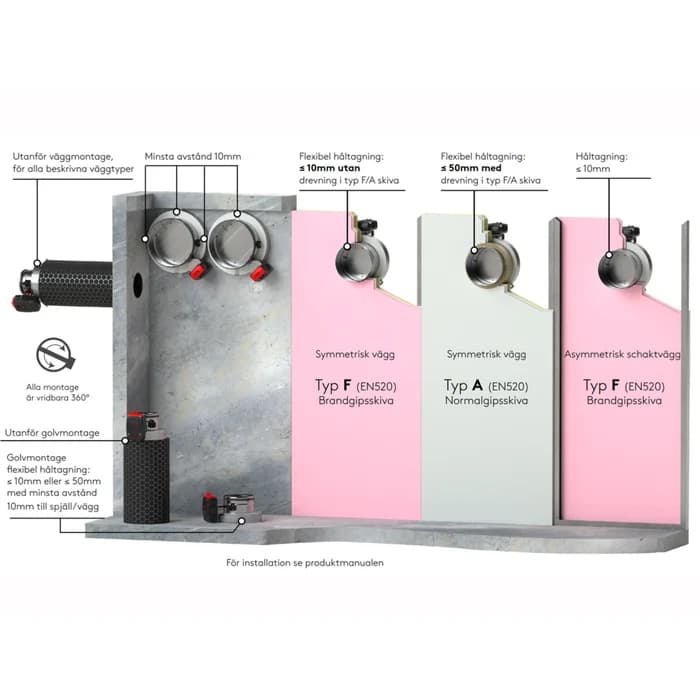

Montering

CRS60 er testet og godkjent for installasjon i flere ulike bygningstyper og kan roteres 360° ved montering.

• Betongvegger og -gulv
• Lettvegger (type A/F i henhold til EN520)
• Sjaktvegger
• Utenfor vegg/gulv (uten etterreparasjon)
• Alle montasjer kan roteres 360° og krever kun to festepunkter
• Fleksibelt hulltak: ±10 mm (eller opptil 50 mm med dreving)

Kompatibelt tilbehør

• Temperatursikring 72 °C (FUS72)
• Testboks MECT for funksjonstest
• Stillemotor med fjærretur (ONE, BFL, BFN)
• Reservedeler og oppgraderingssett

Sertifiseringer og godkjenninger

• CE i henhold til EN 15650:2010
• Testet i henhold til EN 1366-2 (opptil 300 Pa)
• Tetthetsklasse C i henhold til EN 1751
• Brannklasse EI60S (300 Pa)
• Oppfyller krav i henhold til EU 305/2011 (Byggevareforordningen)

Sammendrag av data

• Type: Sirkulært brann-/røykgasspjeld
• Brannklasse: EI60S
• Diameter: Ø100–630 mm
• Materiale: Galvanisert stål
• Tetthetsklasse: C (SS-EN 1751)
• CE-standard: SS-EN 15650
• Motoralternativer: ONE, ONE-X, BFLT, BFNT, SR-varianter
• Montering: Vegg, gulv, kanal (360° rotasjon)
• Bruksområde: Innendørs, ventilasjon og røykgassbeskyttelse
