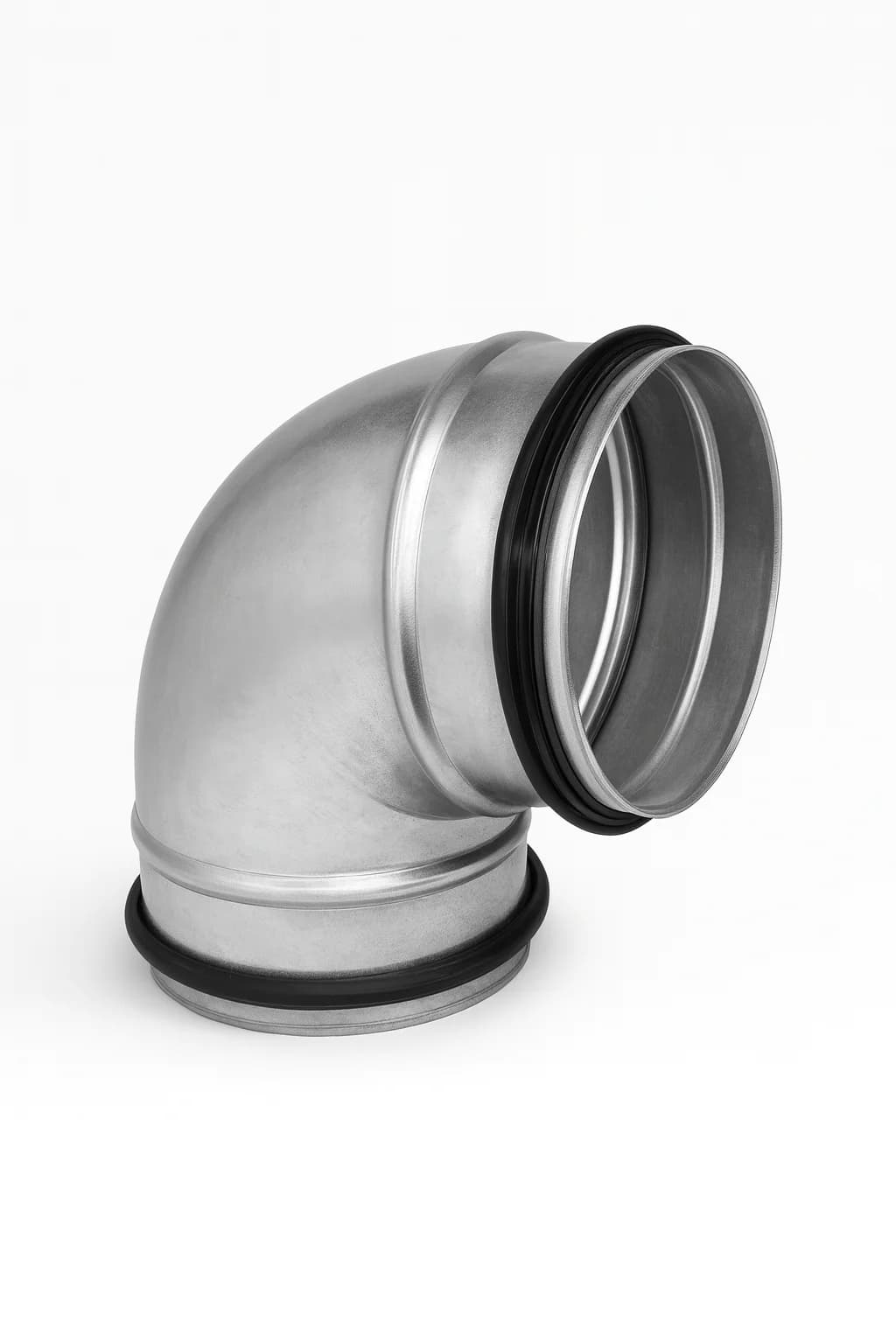

Kort bend 90° med pakning – galvanisert stål

BPKL-serien er korte, pressede 90°-bend i galvanisert stålplate for runde ventilasjonssystemer med spiral- og glatte kanaler. Bendene har doble EPDM-pakninger for høy tetthet og enkel, rask montering der plassen er begrenset.

Egenskaper

• 90° kort bend med presset utførelse
• Materiale: galvanisert stålplate (BPKL-…-90)
• Dobbel EPDM-pakning for høy tetthet (lufttetthetsklasse D i henhold til EN 12237)
• Kort bøyeradius, cirka R ≈ 0,6 × d1 – egnet der installasjonsplassen er begrenset
• Beregnede for runde ventilasjonskanaler og varmegjenvinningssystemer
• Skjøtes ved at bend og kanal skyves inn i hverandre

Bruksområder

BPKL-korte bend brukes i ventilasjonssystemer for boliger, kontorer, butikker og andre bygg der luften må ledes rundt hjørner på en plasseffektiv måte. Den korte bøyeradiusen gjør dem spesielt godt egnet over himling og i trange sjakter der konvensjonelle bend ikke får plass.

Fordeler

• Høy tetthet – sømsveisede skjøter og doble pakninger gir minimalt lekkasje
• Rask montering – plug-and-play-løsning der bend enkelt føres inn i kanalen
• Plassbesparende – kort bøyeradius forenkler planlegging og føring av kanal
• Robust utførelse – galvanisert stålplate gir korrosjonsbeskyttelse og lang levetid
• Flere dimensjoner – finnes i vanlige kanaldiametre

Tilgjengelige varianter

Alle varianter (BPKL 90° med pakning) er korte, pressede, galvaniserte 90°-bend med doble pakninger og kort radius (R ≈ 0,6 × d1).

• BPKL-080-90 – nominell diameter d1: 80 mm
• BPKL-100-90 – nominell diameter d1: 100 mm
• BPKL-125-90 – nominell diameter d1: 125 mm
• BPKL-150-90 – nominell diameter d1: 150 mm
• BPKL-160-90 – nominell diameter d1: 160 mm
• BPKL-200-90 – nominell diameter d1: 200 mm

Tekniske data (typiske verdier)

• Ø d1 80 mm: L 52 mm, e 36 mm, vekt 0,2 kg
• Ø d1 100 mm: L 62 mm, e 36 mm, vekt 0,3 kg
• Ø d1 125 mm: L 78 mm, e 36 mm, vekt 0,4 kg
• Ø d1 150 mm: L 91 mm, e 36 mm, vekt 0,5 kg
• Ø d1 160 mm: L 97 mm, e 36 mm, vekt 0,6 kg
• Ø d1 200 mm: L 120 mm, e 36 mm, vekt 0,8 kg

Montering

• Kontroller at kanalens diameter tilsvarer valgt BPKL-dimensjon.
• Sørg for at EPDM-pakninger er rene og hele før montering.
• Før bend inn i kanalenden til stoppkant nås for en sikker og tett tilkobling.
• Kontroller at bend er korrekt orientert i ønsket strømningsretning og vinkel.
