Ventilasjonsadapter / planavstikk med EPDM-pakning

MVAS-ventilasjonsadaptere er robuste planavstikk / metallkoblingsplater med integrert EPDM-pakning for enkel og lufttett tilkobling mellom runde ventilasjonskanaler og vegger, tak eller paneler.

Konstruksjon

• Materiale: galvanisert stålplate eller annet metall
• Integrert EPDM-pakning for lufttett tilkobling
• Produsert i henhold til tetthetsklasse D

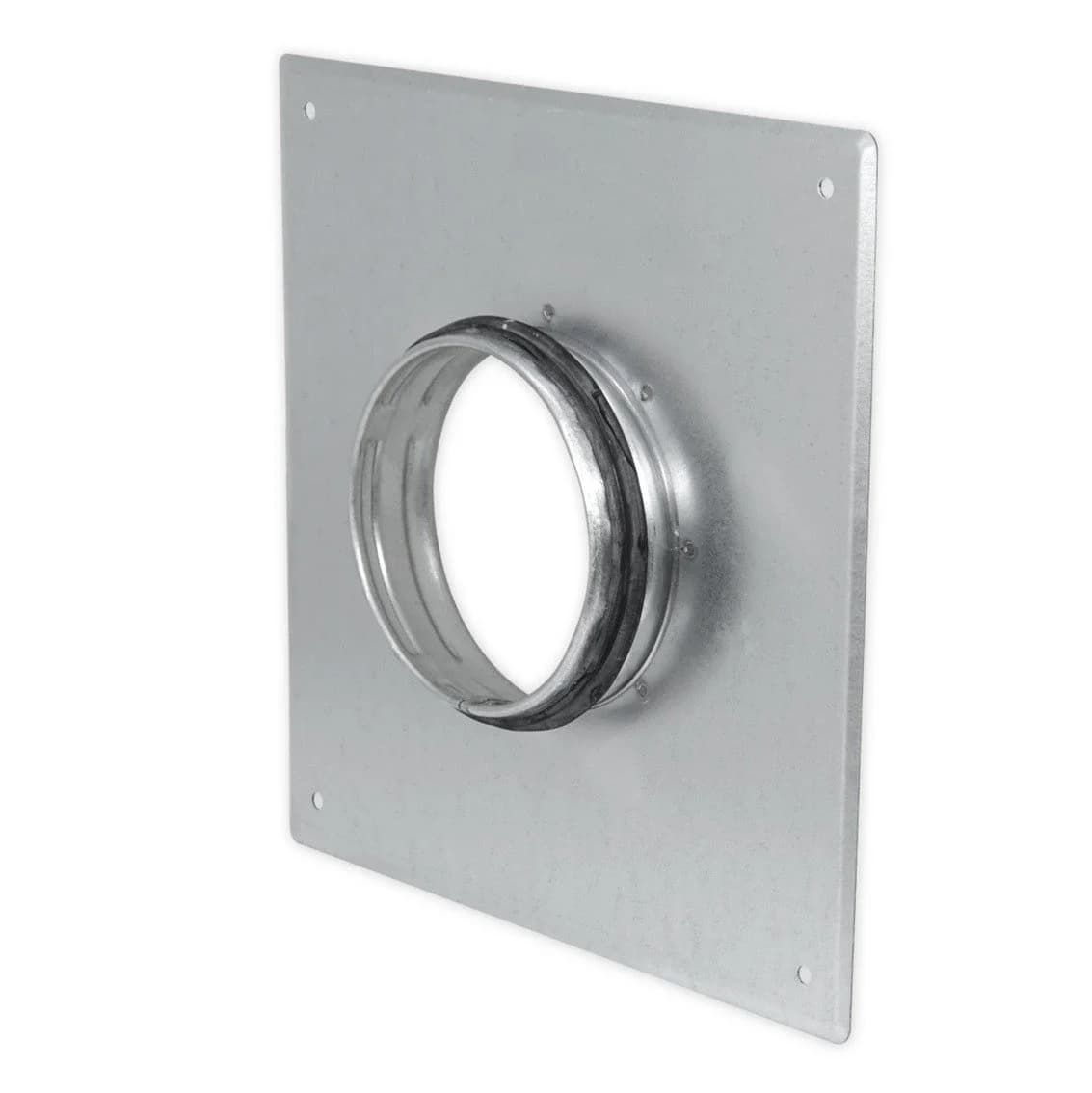

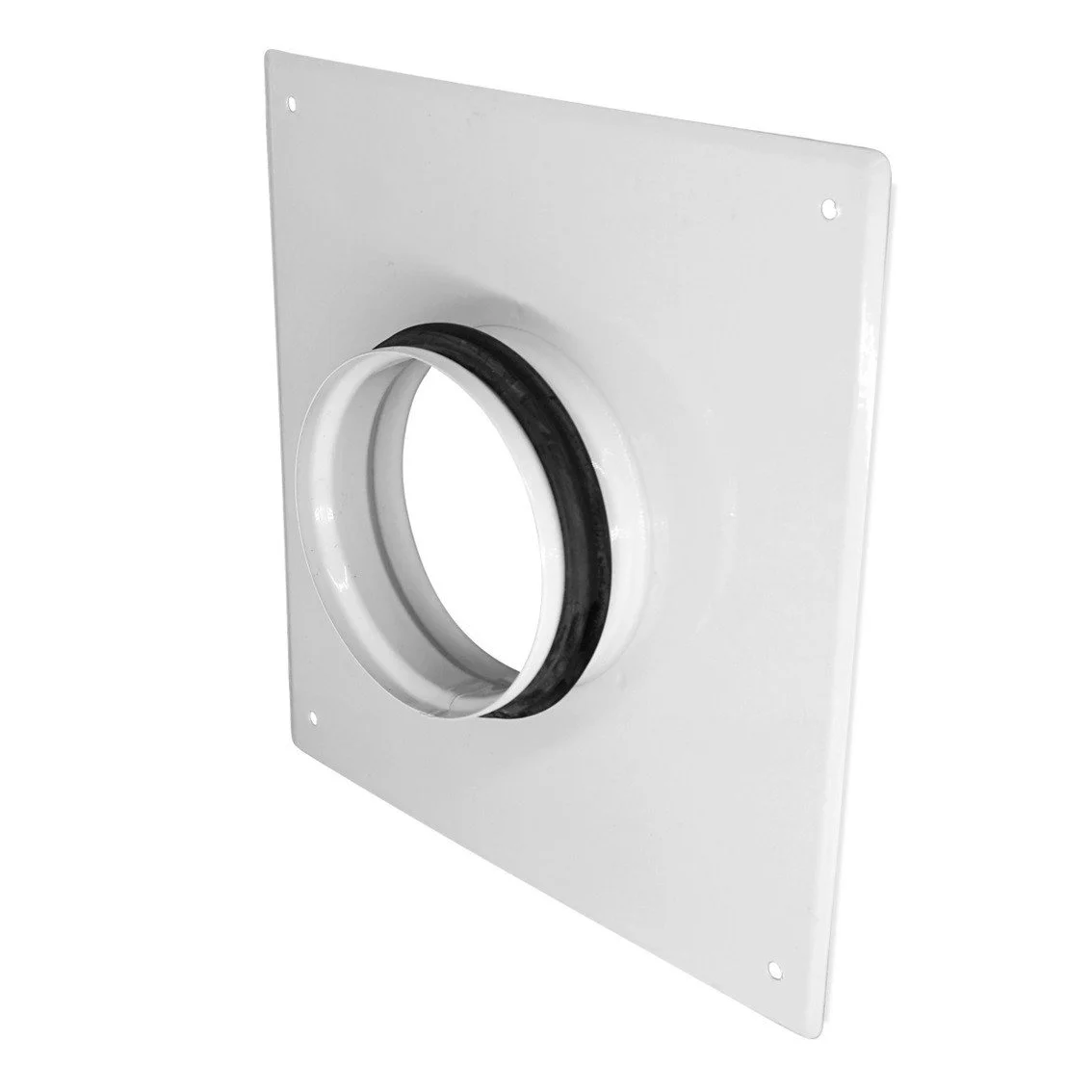

• Tilgjengelig som ubehandlet (metallfinish) eller pulverlakkert hvit

Installasjon

MVAS-adapterne har en firkantet monteringsplate med forborede hull for rask og enkel vegg- eller takmontering. Den runde delen er utstyrt med en han-kobling som enkelt kobles til ventilasjonskanalens hun-ende.

Funksjoner og fordeler

• Passer kanaldimensjoner fra Ø80 mm til Ø315 mm
• For bruk i vegg, tak eller panelmontasje
• Leveres med sentralt montert hull og forborede skruehull
• Kompatibel med standard ventilasjonssystemer
• Finnes i flere farger – hvit og metall
• Kan produseres i spesialdimensjoner eller andre farger på forespørsel

Bruksområder

• Boliger og leiligheter
• Kontormiljøer
• Industrielle ventilasjonssystemer
• Offentlige og kommersielle bygg

Trenger du en spesialtilpasset adapter? Kontakt oss for å få MVAS produsert i andre diametre eller farger som passer til prosjektet ditt.

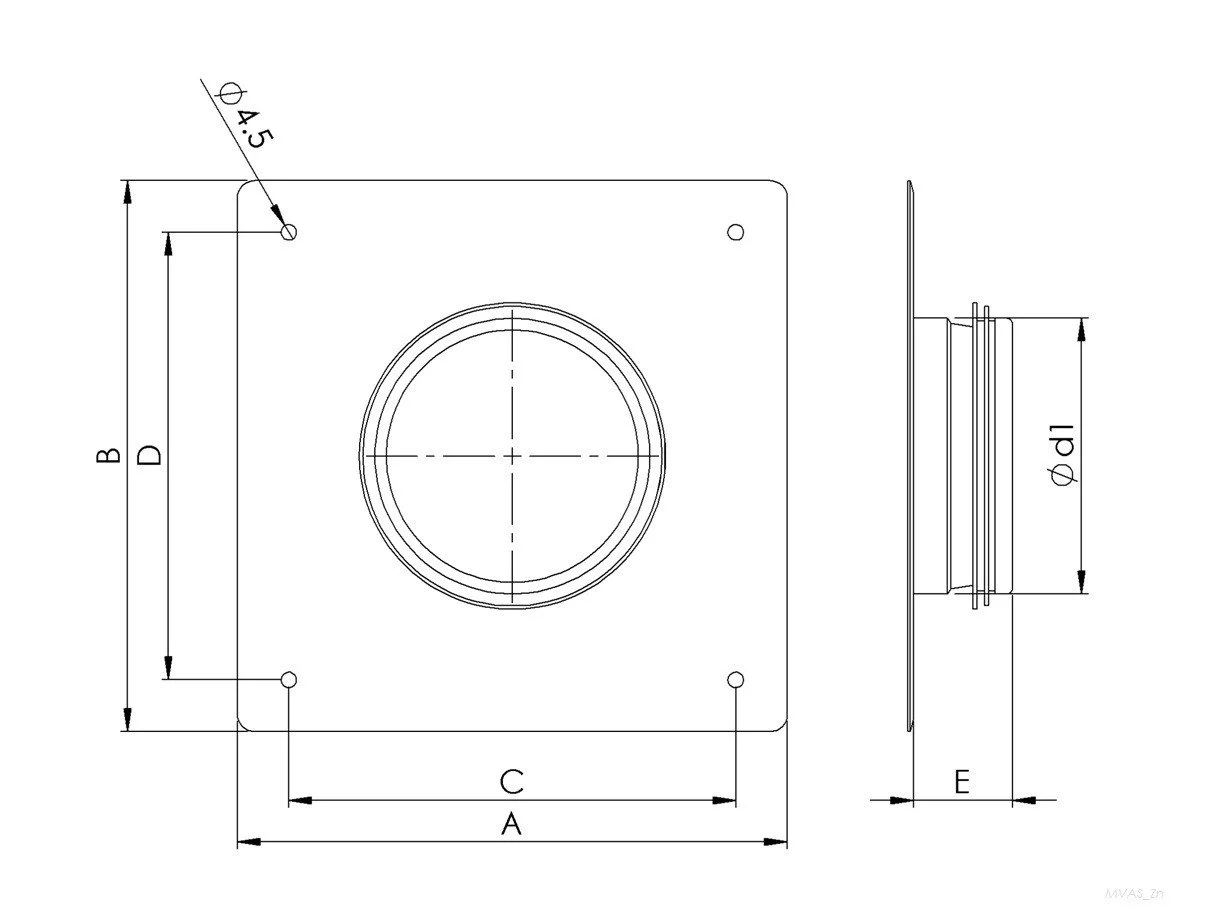

Mål per type

Type | A [mm] | B [mm] | C [mm] | D [mm] | Ød1 nom [mm] | E [mm] | m [kg] ---- | ------ | ------ | ------ | ------ | ------------ | ------ | ------ MVAS80 | 160 | 160 | 130 | 130 | 80 | 30 | 0,17 MVAS100 | 225 | 225 | 195 | 195 | 100 | 30 | 0,30 MVAS125 | 225 | 225 | 195 | 195 | 125 | 30 | 0,30 MVAS150 | 255 | 255 | 225 | 225 | 150 | 30 | 0,37 MVAS160 | 255 | 255 | 225 | 225 | 160 | 30 | 0,37 MVAS180 | 320 | 320 | 290 | 290 | 180 | 30 | 0,56 MVAS200 | 320 | 320 | 290 | 290 | 200 | 30 | 0,54 MVAS250 | 320 | 320 | 290 | 290 | 250 | 40 | 0,51 MVAS315 | 380 | 380 | 350 | 350 | 315 | 40 | 0,64
